VEO 4K 系列高速摄像机
产品简介
PhantomVEO4K(型号:990S,990L,590S,590L,4K-PL),4K分辨率下最高可达1000FPS  约940万像素(9.4mpx), Super35画幅  万兆以太网关键参数两个性能等级, 4K-590每秒传输5G像素,  4K-990每秒传输9G像素两个可选的存储容量36G或者72G三个机身型号4K-L型:基于PC软件控制4K-S型:增加了I/O拓展、机身控制
产品详情
400-618-1990
产品简介:

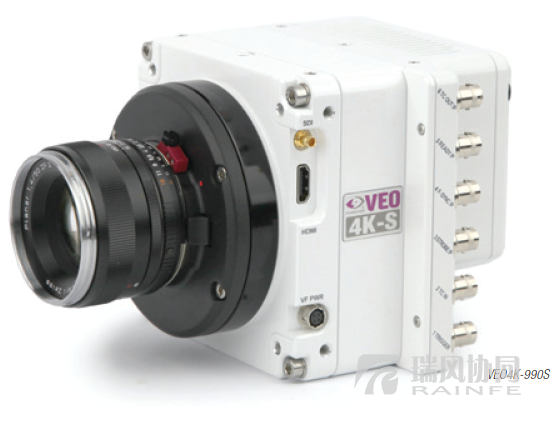

Phantom VEO 4K(型号:990S,990L,590S,590L,4K-PL)

   4K分辨率下最高可达1000FPS

   约940万像素(9.4m px)

   Super 35画幅

   万兆以太网

关键参数

两个性能等级

   4K-590 每秒传输5G像素

   4K-990 每秒传输9G像素

两个可选的存储容量

36G或者72G

三个机身型号

4K-L型:基于PC软件控制

4K-S型:增加了I/O拓展、机身控制、电源接入、CFast存储

4K-PL型:摄影格调的黑色机身、光学低通滤镜、增加PL卡口的选项

Phantom Veo4K简介

VEO 4K系列是两大产品线的结合,由广受欢迎的VEO系列和FLex4K构成。为高速摄像而生,并且有着极致的图像质量和分辨率。籍此优良的解析力,我们可以做一些诸如下列的应用展示。比如说需要高耐放大性的场合、驶过广阔空间的运动、抑或需要极细的细节精度,如粒子跟踪分析。

影像规格

VEO 4K采用了定制的940万像素、12bit像素深度的CMOS。单个像素大小达到了6.75微米。同时提供了全域电子快门和快门两种方式。滚动快门的优点是可以提高动态响应范围,而且更改参数后无需手动进行黑基准

全域快门模式  滚动快门模式

基准ISO1彩色  640T,640D    320T,320D

基准ISO 黑白  5000T,2500D  2000T,1000D

推荐的彩色曝光量2  EI 800~1000  EI 800~1000

推荐的黑白曝光量   EI 10000~20000    EI 4000~8000



1.标称的ISO值指按照ISO12232:2006的标准测量

2.推荐的曝光量(E.I)范围是在机身设置或者使用PPC软件设定的,过高的EI设定可能导致需要软件进行处理

常用帧率及其最长可录制时间限制(估测值,实际结果可能有变化)



表格中最长录制时间仅在72G RAM下成立;如果配备36G的RAM,则时间减半。也可以降低帧率换取更久的录制时间

规格及特点

视频监控:所有型号都具备以下接口,位于前面板的3G HD-SDI、HDMI、带供电VF接口。S型会额外提供设在机背上的3G HD-SDI接口。提供的规格有720和1080,可达1080 60p

连接:标配千兆以太网,所有的VEO 4K机型都会配备万兆以太网,用于控制和下载。接口协议相同,系统会自动选择网络配置的连接。

信号:程控I/O,提供分配和限定以下各种信号参数的能力。F-Sync,Strobe,Event,Pre-trigger,Memgate,Timecode-out,Ready,Aux Trigger,Auto-Trigger,Trigger,Timecode-in

时间码:IRIG in/out SMPTE and MISP时间系统支持

多段存储:可以将RAM分区,最多可存储63段,并且支持不间断录制

内置机械快门:可以在更换镜头时激活使幕帘落下,能够保护传感器和自动黑基准,不需要物理方式连接电脑

低噪风扇:可以暂时关闭风扇以减低噪音和振动

镜头卡口:可更换,提供尼康F卡口,支持G型镜头、佳能EF卡口,提供电磁光圈控制和自动对焦支持、35mm的PL卡口和C卡口

配件:定制相机手柄、快装板、电池支架、机壳以及更多,下图为摄像机右侧安装电池支架和手柄的示意图。

相机控制和文件格式

软件:Phantom高速摄像机的控制软件(PCC)用于完成设置和控制,处理图像和下载,包括跟踪和运动分析工具。软件开发工具包中包括matlab和labview驱动程序

相机操作(OCC):VEO 4K型号高速摄像机的相机操作有取景、设置、回放以及将文件保存到cfast卡,并需要用sdi或hdmi连接显示器或取景器

文件格式:Phantom高速摄像机拍摄直出的格式是Cine RAW(拓展名为.cine)Cine格式的转换非常简单,使用PCC软件,它可以被转成H.264的MP4、苹果Apple ProRes .mov,以及AVI、Tiff、JPEG等等。Cine RAW文件也可以兼容几个主要的视频编辑和运动分析软件。

CFast工作流程:VEO4K-S型和4K-PL型的高速摄像机都兼容CFast 2.0的储存卡。这可以满足远程和无限制录制的需求,Cine文件首先被记录在内存中,而且记录完毕后就可以立即回放和编辑,随后可以存储到CFast 2.0中去。一旦Cine文件被存储到非易失性存储的卡上,您就可以自由地准备下一次拍摄了。

   使用标准的CFast 2.0存储卡,并格式化成NTFS格式

   写入来自内存的文件时,传输速度90MB/s

   使用Windows或者MAC操作系统时可以从CFsat 2.0储存卡上拖放文件

供电需求

基础供电:6-pin Fischer接口供电16~32VDC

辅助供电*:降低至12VDC,12-pin Fischer接口的Capture port供电(仅S型)

最大负载时的功率消耗:约75W,当两个供电都连接时,电压最高的电源优先输入

机械和环境规格

尺寸:长:5in (12.7cm)  宽:5.5in (14cm)   高:6 in (15cm)

重量:6lbs (2.5kg)

操作冲击:带快门30G,不带快门100G

工作温度:-10~50℃
